Кровля — один из важнейших конструктивных элементов, от которого зависит сохранность и срок службы постройки. Состоит она из несущего слоя в виде обрешетки или сложной опалубки и лежащих на них водоизолирующих слоев из шифера, толя, рубероида, черепицы и других кровельных материалов. Кровли должны быть водонепроницаемыми, что обеспечивается правильной их конструкцией, качеством кровельных материалов, соответствовать противопожарным нормам, надежно отводить атмосферные воды, быть долговечными и доступными для ремонта, очистки от снега (таблицы 12, 13).
Строительные работы, конструкции садовых домиков
Черепичные кровли (рис. 101). Черепица — наиболее долговечный и огнестойкий кровельный материал. Существуют следующие виды гончарной черепицы: пазовая штампованная, пазовая ленточная, коньковая и т. д. Вес кровли из черепицы колеблется от 50 до 60 кг/м2, поэтому конструкция стропил и обрешетки должна быть достаточно прочной.
Пазовую штампованную черепицу укладывают в один слой с напуском по длине и ширине только на ширину пазов (фальцев), а пазовую ленточную — с напуском одного ряда на другой на 70—80 мм и одной черепицы на другую — на ширину продольного паза. Черепицу навешивают на обрешетку иЗ брусков, зацепляя их шипом и закрепляя к обрешетке через ряд клямерами (стальными полосками) или отожженной проволокой. Швы промазывают со стороны чердака известково-глиняным раствором. Черепицу на скате, примыкающую к ребру, скалывают по линии примыкания, а щель замазывают раствором.
Конек покрывают специальной коньковой черепицей, которую укладывают на цементно-известковом растворе так, чтобы ее края покрывали прилегающие к коньку рядовые черепицы не менее чем на 400— 600 мм. Со стороны чердака коньковую черепицу привязывают через одну стальной проволокой к гвоздям, забитым в стропила или обрешетку.
Разжелобки покрывают по сплошной обрешетке оцинкованной кровельной сталью, а края черепиц притесывают по направлению разжелобка и укладывают с напуском на него 150 мм.
Черепичные кровли создают красивое архитектурное оформление дома, не требуют особого ухода и периодической окраски или просмолки мастикой. Ремонт их несложен и заключается в замене разбитых черепиц целыми.
Металлические кровли (рис. 102) выполняются чаще всего из листовой оцинкованной стали. Размеры листа 1420Х 710 мм при толщине 0,41—0,76 мм, вес от 3,25 до 6,0 кг.
Рис. 102. Конструкция, элементы металлической кровли: 1 — настенный желоб; 2 —
лоток; 3 — капельница; 4 — картина; 5 — двойная картина; 6 — одинарный фальц;
7 — двойной фальц;8 — клямеры; 9 — костыли; 10 — обрешетка; 11 — лежачий
фальц; 12 — стоячий фальц; 13 — клямеры.
Кровельную сталь укладывают по обрешетке из деревянных брусков сечением 50Х 50 мм, располагаемых через 270 мм осями. Укладка по сплошному настилу недопустима, так как в этом случае затрудняется проветривание нижней поверхности листа, что вызывает сильную его коррозию. По коньку, под карнизные спуски и под разжелобки настилают доски толщиной 30—40 мм.
Перед устройством кровли подготавливают так называемые картины из двух или трех листов кровельной стали, соединяемых фальцем по коротким сторонам (рис. 102 4,5). Листья картин для рядового покрытия подготавливают с загибом фальца (по длине листа) высотой с левой стороны 20, с правой 35 мм. С помощью этих загибов смежные картины плотно соединяются между собой. По торцевым сторонам листов делают лежачие фальцы 11с таким расчетом, чтобы отгиб листа, расположенного выше по скату, находил сверху на отгиб нижележащего листа. При подготовке стоячих фальцев 12 делается их отгиб в углах картин А.
Прежде чем начать покрывать крышу, надо тщательно осмотреть обрешетку, поверхность которой должна быть совершенно ровной. Рядовое покрытие металлических кровель при уклоне более 16 ° устраивается из картин, соединяемых одинарными фальцами 6. Если уклон менее 16 °, то для обеспечения водонепроницаемости соединение картин выполняется двойным фальцем 7 с обязательным покрытием его суриковой замазкой на натуральной олифе. При заготовке картин с двойным фальцем углы листов в местах загиба краев срезают на ширину загиба. Размер двойного фальца — высота 40 мм с одной стороны листа и 70 мм с другой.
Соединение листов поперек ската выполняется лежащим двойным уплотненным фальцем шириной 10 мм. Картины прикрепляются к обрешетке с помощью стальных клямеров 13 — узких полосок, вырезанных из обрезков листовой стали размером 150 X 20 мм. Клямеры прикрепляют гвоздями к боковым сторонам брусков обрешетки, пропускают в стоячий фальц между листами и загибают вместе с фальцем. Ставят их примерно через 1300 мм. Если уклон кровли более 30 °, расстояние между клямерами уменьшают до 650—700 мм и располагают их посередине листа и в местах закроя.
Для образования гребня кровли на коньке у торца верхних листов устраивают отгибы шириной с одной стороны ската 30 мм, с другой — 60 мм.
В состав кровельных работ входит также заделка карнизов с устройством желобов и навесных труб, устройство разжелобков и отделка деталей (рис. 102 1,2; рис. 213). Покрытие карниза производится следующим образом. К обрешетке по свесу кровли двумя гвоздями длиной 50 мм прибивают костыли из полосовой стали длиной 450 мм и шириной 25 мм.
Строительные работы, конструкции садовых домиков
Рис. 105. Конструкция кровли из рулонных материалов: а — основание; б —
толевый колпак; в — толь или рубероид; г — брусок.
Настилы устанавливают по шнуру через 600—700 мм с выносом на 100—150 мм от лицевой кромки карнизной доски. На нижней кромке спусковых листов крыши устраивают капельник, образуемый так называемой отворотной ленточкой, плотно обхватывающей нижний конец костыля. Верхние края спусковых листов прибивают к обрешетке через 400—500 мм кровельными гвоздями. Затем укладывают настенные желоба с уклоном к водосточным трубам не менее 1/20 — 1/25.
Особое внимание при выполнении кровли, а также при ее эксплуатации требуют сгибы листов в фальцах и гребнях. Все места с отставшей оцинковкой должны быть покрашены.
Кровли из волнистых асбестоцементных листов (шифера) наиболее распространены в садовом строительстве. При укладке волнистых листов уменьшается количество стыков, что повышает водонепроницаемость, а волны придают листам большую жесткость, увеличивая сопротивление изгибу. Листы кладут гладкой стороной наружу. Уклон скатов асбестоцементных кровель колеблется от 22 до 45 °.
Основанием для асбестоцементной кровли садовых домиков служит обрешетка из реек, брусков, жердей или настил из досок. Сплошной настил применяется только при устройстве теплых покрытий. В этом случае расстояние между досками или брусками обрешетки должно быть 530 мм, чтобы швы перекрытий приходились над доской или бруском (рис. 103).
Рис. 107. Крепление лестничных маршей.
Затем полотна выравнивают и крепят через 500 мм толевыми гвоздями. После этого нарезают полоски кровельного материала (колпаки) и, сложив по длине в два слоя, закрывают бруски (шов), прибивая толевыми гвоздями через каждые 60—70 мм (рис. 105 в),
На спусках кровлю завертывают под обрешетку не менее чем на 100 мм и также закрепляют толевыми гвоздями. На коньке и ребрах рулонный материал закрывают досками, предварительно загибая его на 120 — 160 мм.
Хорошо уложенная на мастике рубероидная кровля служит 25 — 30 лет. При обнаружении дефекта покрытия на поврежденные места наклеивают заплаты, тщательно очистив их от грязи и пыли.
Кровельную сталь укладывают по обрешетке из деревянных брусков сечением 50Х 50 мм, располагаемых через 270 мм осями. Укладка по сплошному настилу недопустима, так как в этом случае затрудняется проветривание нижней поверхности листа, что вызывает сильную его коррозию. По коньку, под карнизные спуски и под разжелобки настилают доски толщиной 30—40 мм.
Перед устройством кровли подготавливают так называемые картины из двух или трех листов кровельной стали, соединяемых фальцем по коротким сторонам (рис. 102 4,5). Листья картин для рядового покрытия подготавливают с загибом фальца (по длине листа) высотой с левой стороны 20, с правой 35 мм. С помощью этих загибов смежные картины плотно соединяются между собой. По торцевым сторонам листов делают лежачие фальцы 11с таким расчетом, чтобы отгиб листа, расположенного выше по скату, находил сверху на отгиб нижележащего листа. При подготовке стоячих фальцев 12 делается их отгиб в углах картин А.
Прежде чем начать покрывать крышу, надо тщательно осмотреть обрешетку, поверхность которой должна быть совершенно ровной. Рядовое покрытие металлических кровель при уклоне более 16 ° устраивается из картин, соединяемых одинарными фальцами 6. Если уклон менее 16 °, то для обеспечения водонепроницаемости соединение картин выполняется двойным фальцем 7 с обязательным покрытием его суриковой замазкой на натуральной олифе. При заготовке картин с двойным фальцем углы листов в местах загиба краев срезают на ширину загиба. Размер двойного фальца — высота 40 мм с одной стороны листа и 70 мм с другой.
Рис. 103. Конструкция и элементы кровли из волнистых асбест оцементных
листов: 1, 2 — коньковые элементы; 3 — коньковый брус; 4 — асбестоцементный
лист; 5 — обрешетка; 6 — рубероид.
Рис. 104. Схема срезки углов и порядок укладки волнистых асбест оцементных
листов.
Соединение листов поперек ската выполняется лежащим двойным уплотненным фальцем шириной 10 мм. Картины прикрепляются к обрешетке с помощью стальных клямеров 13 — узких полосок, вырезанных из обрезков листовой стали размером 150 X 20 мм. Клямеры прикрепляют гвоздями к боковым сторонам брусков обрешетки, пропускают в стоячий фальц между листами и загибают вместе с фальцем. Ставят их примерно через 1300 мм. Если уклон кровли более 30 °, расстояние между клямерами уменьшают до 650—700 мм и располагают их посередине листа и в местах закроя.
Для образования гребня кровли на коньке у торца верхних листов устраивают отгибы шириной с одной стороны ската 30 мм, с другой — 60 мм.
В состав кровельных работ входит также заделка карнизов с устройством желобов и навесных труб, устройство разжелобков и отделка деталей (рис. 102 1,2; рис. 213). Покрытие карниза производится следующим образом. К обрешетке по свесу кровли двумя гвоздями длиной 50 мм прибивают костыли из полосовой стали длиной 450 мм и шириной 25 мм.
Строительные работы, конструкции садовых домиков
Настилы устанавливают по шнуру через 600—700 мм с выносом на 100—150 мм от лицевой кромки карнизной доски. На нижней кромке спусковых листов крыши устраивают капельник, образуемый так называемой отворотной ленточкой, плотно обхватывающей нижний конец костыля. Верхние края спусковых листов прибивают к обрешетке через 400—500 мм кровельными гвоздями. Затем укладывают настенные желоба с уклоном к водосточным трубам не менее 1/20 — 1/25.
Особое внимание при выполнении кровли, а также при ее эксплуатации требуют сгибы листов в фальцах и гребнях. Все места с отставшей оцинковкой должны быть покрашены.
Кровли из волнистых асбестоцементных листов (шифера) наиболее распространены в садовом строительстве. При укладке волнистых листов уменьшается количество стыков, что повышает водонепроницаемость, а волны придают листам большую жесткость, увеличивая сопротивление изгибу. Листы кладут гладкой стороной наружу. Уклон скатов асбестоцементных кровель колеблется от 22 до 45 °.
Основанием для асбестоцементной кровли садовых домиков служит обрешетка из реек, брусков, жердей или настил из досок. Сплошной настил применяется только при устройстве теплых покрытий. В этом случае расстояние между досками или брусками обрешетки должно быть 530 мм, чтобы швы перекрытий приходились над доской или бруском (рис. 103).

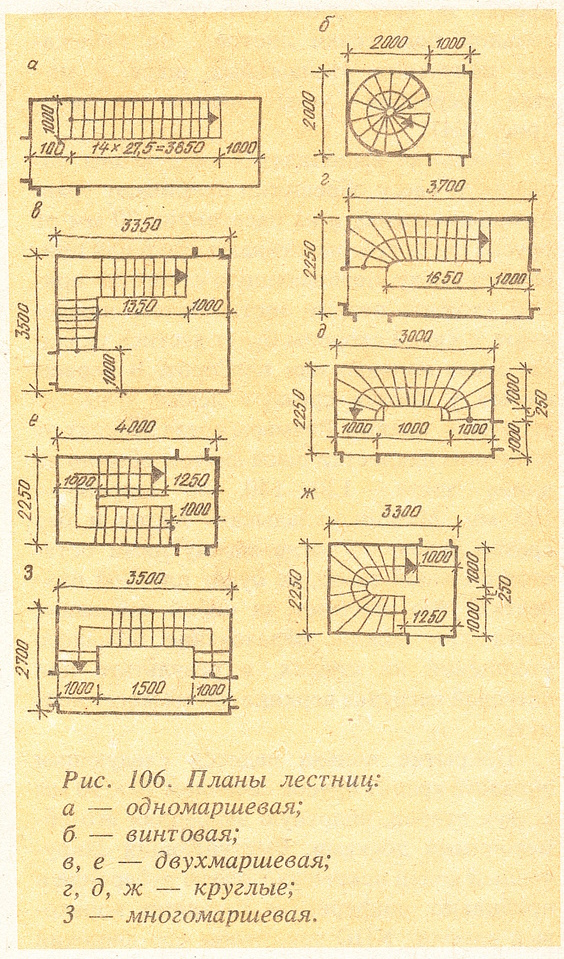

Рис. 106. Планы лестниц: а — одномаршевая; б — винтовая; в, е —
двухмаршевая; г; д, ж — круглые; 3 — многомаршевая.
Листы кладут горизонтальными рядами так, чтобы их кромки перекрывались иа величину волны. При уклоне кровли до 30 ° каждый вышележащий ряд должен напускаться на нижележащий на 120—140 мм, а при более крутом уклоне — на 100— 120 мм. Листы можно располагать вразбежку (тогда их продольные кромки находятся в разных местах) или с совмещением кромок по всей длине (что требует обязательной подготовки листов). Во избежание получения утолщенных швов в местах перекроя углы листов срезают (рис. 104).
Покрытие выполняется следующим образом. К свесу обрешетки прибивают уравнительную рейку и на расстоянии 70 мм от бруска свеса туго натягивают шнур или прибивают доску, позволяющую строго по прямой уложить первые листы. Затем определяют, с какой стороны будет вестись укладка: слева направо или наоборот. В первом случае у листов срезают левые углы, во втором — правые. Размеры среза зависят от величины нахлестки швов листов: обычно по длине листа — 120 — 140, по ширине — 103 мм. Можно укладывать листы и без срезки углов, но тогда между ними остается большой зазор, не будет плотной нахлестки. Это повлечет за собой забивание снега или дождя, образование большого утолщения на стыках, в результате при снеговой нагрузке верхние листы могут лопнуть.
Покрытие конька ведется следующим образом: крепят брусок сечением 70Х 90 мм с двух сторон, вплотную закрепляя его об-меточными досками. Выступающий закрученный конец покрывают слоем рубероида и прибивают шиферными гвоздями коньковый элемент КПО так, чтобы его широкий раструб был направлен в сторону фронтона. С другой стороны кладут коньковый элемент КПО-2, перекрывая первый на 100 мм (рис. 103). При отсутствии коньковых элементов конек можно покрыть оцинкованным железом, придав ему необходимую форму. Напуск по обе стороны конька должен быть не менее 200 мм. Зазоры между листами замазывают цементным раствором состава Г.З, добавляя в него битый шифер, рубленую пеньку и т. п.
Кровля из рулонных материалов. К рулонным материалам относятся пергамин, рубероид, толь беспокровный и толь с крупнозернистой посыпкой. Основания под них могут быть из дерева, бетона, шлакобетона. Уклон крыш от 10 до 30 °. Долговечность мягкой кровли зависит от правильности обрешетки, качества самой кровли и применяемых мастик, времени выполнения работ.
Обычно мягкую кровлю выполняют в теплую сухую погоду (на сухое основание прочнее ложится мастика); делать это осенью или зимой не рекомендуется. Рулонный материал настилают по мастике на сплошном деревянном основании, располагая вдоль ската. Настилать мягкую кровлю следует в два слоя, располагая их перпендикулярно (рис. 105 а) или параллельно (рис. 105 б). Покрытие производится по сухому основанию, очищенному от грязи и пыли. На первый слой идет толь, а под рубероид кладут пергамин или рубероид подкладочный. Перед наклейкой нижнюю сторону материала очищают полностью, а с лицевой — на ширину наклейки. Крупнозернистые посыпки (песок и слюду) удаляют жесткой щеткой или деревянным шпателем. Наклеивают рулонный материал только на таких мастиках, которые указаны для него на этикетке. Готовят грунтовку и щеткой или кистью наносят ее на основание. Как только грунтовка высохнет, равномерно наносят мастику полосами по ширине рулонного материала. На 1м2 требуется примерно 1 — 2 кг мастики. Затем раскладывают рулон кровельного материала и приглаживают. Второй слой кровли наклеивают так, чтобы его кромки перекрывали кромки ранее наклеенного материала на 70—100 мм (рис. 105 б). Чтобы на наклеиваемых полотнах не оставалось пузырей, их надо хорошо разглаживать, а края тщательно промазывать мастикой (рис. 105 г). Плохо прижатый край полотна может пропускать влагу, которая при замерзании будет разрушать рулонный ковер. На это покрытие кладут рейки и прибивают их гвоздями. Лучше применять треугольные бруски (квадратные бруски сечением 50 X 50 мм, распиленные по диагонали). Расстояние между ними должно быть на 100 мм меньше, чем ширина кровельного материала. Например, если ширина толя 1200 мм, то расстояние между брусками должно быть 1100 мм. Нарезанные из рулонов полотна расстилают между брусками, а кромки завертывают так, чтобы они легли на бруски.
Листы кладут горизонтальными рядами так, чтобы их кромки перекрывались иа величину волны. При уклоне кровли до 30 ° каждый вышележащий ряд должен напускаться на нижележащий на 120—140 мм, а при более крутом уклоне — на 100— 120 мм. Листы можно располагать вразбежку (тогда их продольные кромки находятся в разных местах) или с совмещением кромок по всей длине (что требует обязательной подготовки листов). Во избежание получения утолщенных швов в местах перекроя углы листов срезают (рис. 104).
Покрытие выполняется следующим образом. К свесу обрешетки прибивают уравнительную рейку и на расстоянии 70 мм от бруска свеса туго натягивают шнур или прибивают доску, позволяющую строго по прямой уложить первые листы. Затем определяют, с какой стороны будет вестись укладка: слева направо или наоборот. В первом случае у листов срезают левые углы, во втором — правые. Размеры среза зависят от величины нахлестки швов листов: обычно по длине листа — 120 — 140, по ширине — 103 мм. Можно укладывать листы и без срезки углов, но тогда между ними остается большой зазор, не будет плотной нахлестки. Это повлечет за собой забивание снега или дождя, образование большого утолщения на стыках, в результате при снеговой нагрузке верхние листы могут лопнуть.
Покрытие конька ведется следующим образом: крепят брусок сечением 70Х 90 мм с двух сторон, вплотную закрепляя его об-меточными досками. Выступающий закрученный конец покрывают слоем рубероида и прибивают шиферными гвоздями коньковый элемент КПО так, чтобы его широкий раструб был направлен в сторону фронтона. С другой стороны кладут коньковый элемент КПО-2, перекрывая первый на 100 мм (рис. 103). При отсутствии коньковых элементов конек можно покрыть оцинкованным железом, придав ему необходимую форму. Напуск по обе стороны конька должен быть не менее 200 мм. Зазоры между листами замазывают цементным раствором состава Г.З, добавляя в него битый шифер, рубленую пеньку и т. п.
Кровля из рулонных материалов. К рулонным материалам относятся пергамин, рубероид, толь беспокровный и толь с крупнозернистой посыпкой. Основания под них могут быть из дерева, бетона, шлакобетона. Уклон крыш от 10 до 30 °. Долговечность мягкой кровли зависит от правильности обрешетки, качества самой кровли и применяемых мастик, времени выполнения работ.
Обычно мягкую кровлю выполняют в теплую сухую погоду (на сухое основание прочнее ложится мастика); делать это осенью или зимой не рекомендуется. Рулонный материал настилают по мастике на сплошном деревянном основании, располагая вдоль ската. Настилать мягкую кровлю следует в два слоя, располагая их перпендикулярно (рис. 105 а) или параллельно (рис. 105 б). Покрытие производится по сухому основанию, очищенному от грязи и пыли. На первый слой идет толь, а под рубероид кладут пергамин или рубероид подкладочный. Перед наклейкой нижнюю сторону материала очищают полностью, а с лицевой — на ширину наклейки. Крупнозернистые посыпки (песок и слюду) удаляют жесткой щеткой или деревянным шпателем. Наклеивают рулонный материал только на таких мастиках, которые указаны для него на этикетке. Готовят грунтовку и щеткой или кистью наносят ее на основание. Как только грунтовка высохнет, равномерно наносят мастику полосами по ширине рулонного материала. На 1м2 требуется примерно 1 — 2 кг мастики. Затем раскладывают рулон кровельного материала и приглаживают. Второй слой кровли наклеивают так, чтобы его кромки перекрывали кромки ранее наклеенного материала на 70—100 мм (рис. 105 б). Чтобы на наклеиваемых полотнах не оставалось пузырей, их надо хорошо разглаживать, а края тщательно промазывать мастикой (рис. 105 г). Плохо прижатый край полотна может пропускать влагу, которая при замерзании будет разрушать рулонный ковер. На это покрытие кладут рейки и прибивают их гвоздями. Лучше применять треугольные бруски (квадратные бруски сечением 50 X 50 мм, распиленные по диагонали). Расстояние между ними должно быть на 100 мм меньше, чем ширина кровельного материала. Например, если ширина толя 1200 мм, то расстояние между брусками должно быть 1100 мм. Нарезанные из рулонов полотна расстилают между брусками, а кромки завертывают так, чтобы они легли на бруски.
Затем полотна выравнивают и крепят через 500 мм толевыми гвоздями. После этого нарезают полоски кровельного материала (колпаки) и, сложив по длине в два слоя, закрывают бруски (шов), прибивая толевыми гвоздями через каждые 60—70 мм (рис. 105 в),
На спусках кровлю завертывают под обрешетку не менее чем на 100 мм и также закрепляют толевыми гвоздями. На коньке и ребрах рулонный материал закрывают досками, предварительно загибая его на 120 — 160 мм.
Хорошо уложенная на мастике рубероидная кровля служит 25 — 30 лет. При обнаружении дефекта покрытия на поврежденные места наклеивают заплаты, тщательно очистив их от грязи и пыли.
