Классификаций дверных блоков. Дверной блок состоит из дверной коробки и дверного полотна навешенного на вертикальный брусок коробки на петли.
По назначению двери делятся на внутренние, в том числе входные с лестничных клеток в квартиры и в другие помещения, для санитарно-технических узлов, наружные (входные в здания), тамбурные и специальные (звукоизоляционные, противопожарные, дымозащитные и др.). Внутренние двери бывают межкомнатные, кухонные, для санузлов, подсобные (для кладовых, встроенных шкафов).
Двери по конструкции делятся на рамочные (филенчатые); щитовые со сплошным или мелкопустотным заполнением; с порогом и без порога; с фрамугой и без нее. По числу полотен различают двери одно- и двупольные, в том числе с полотнами разной ширины.
По направлению и способам открывания двери бывают распашные, качающиеся; раздвижные, а по наличию остекления — остекленные или глухие»
По влагостойкости двери делятся на двери повышенной влагостойкости, предназначенные для помещений с постоянной относительной влажностью воздуха более 60% (тамбурные и двери, устанавливаемые в наружных стенах зданий) и двери нормальной влагостойкости — для помещений с относительной влажностью воздуха до 60%.
В зависимости от отделки двери бывают с непрозрачным отделочным покрытием, отделанные эмалями, красками или облицованные декоративными листовыми или-пленочными материалами и с прозрачным отделочным покрытием, покрытые прозрачными лаками.
Рис. 74. Схемы навески деревянных дверей правой и левой
Поверхности дверей делятся на лицевые и не лицевые. К не лицевым поверхностям относятся поверхность коробки примыкающая к стенам верхние и нижние кромки полотен, фальцы под стекло, поверхности обкладок, обшивок, нащельников, раскладок, соединяемые с другими деталями, внутренние и соединяемые с облицовкой поверхности брусков каркаса и заполнения полотен щитовых дверей. Остальные поверхности деталей и сборочных единиц дверей являются лицевыми, В отдельных помещениях для освещения так называемым «вторым светом» над дверью устанавливают фрамугу шириной, равной ширине блока.
В двупольных дверных блоках щель, образующуюся между полотнами в притворе, закрывают с обеих сторон нащельниками. В дверях с качающимися полотнами, открывающимися в разные стороны, притвор нащель-ником не закрывают.
В блоках наружных дверей устраивают пороги, улучшающие тепловую и звуковую изоляцию. Дверные блоки внутренних дверей делают с порогом чп(вход1ные в квартиры) и без порога (межко^лнатные).
В зависимости от навески двери различают правые и левые (рис. 74). При установке дверного блока в проем щель, образующуюся между стеной и коробкой, конопатят и закрывают наличником»
В целях звуко и теплоизоляции в блоках входных дверей в квартиру ставят уплотняющие прокладки из пенополиуретана (рис. 75).
Рамочные двери (рис. 76) состоят из вертикальных горизонтальных и средних брусков (обвязки) толщиной 44, 52, шириной 122 мм. Просветы между обвязочными брусками и средниками заполняют щитами — филенками,-стеклами. Филенки могут быть дощатые (в основном в наружных дверях), фанерные^ из древесноволокнистой или древесностружечной плиты.
Дощатые филенки соединяют в паз и наплав; в последнем случае филенку с противоположной стороны от наплава обкладывают фигурной раскладкой, которую крепят к брускам шпильками, утопленными в древесину, или шурупами впотай. Крепить раскладки к дощатым филенкам не допускается. Рамочные двери делают в основном входными с улицы в помещения.
Поверхности дверей делятся на лицевые и не лицевые. К не лицевым поверхностям относятся поверхность коробки примыкающая к стенам верхние и нижние кромки полотен, фальцы под стекло, поверхности обкладок, обшивок, нащельников, раскладок, соединяемые с другими деталями, внутренние и соединяемые с облицовкой поверхности брусков каркаса и заполнения полотен щитовых дверей. Остальные поверхности деталей и сборочных единиц дверей являются лицевыми, В отдельных помещениях для освещения так называемым «вторым светом» над дверью устанавливают фрамугу шириной, равной ширине блока.
В двупольных дверных блоках щель, образующуюся между полотнами в притворе, закрывают с обеих сторон нащельниками. В дверях с качающимися полотнами, открывающимися в разные стороны, притвор нащель-ником не закрывают.
В блоках наружных дверей устраивают пороги, улучшающие тепловую и звуковую изоляцию. Дверные блоки внутренних дверей делают с порогом чп(вход1ные в квартиры) и без порога (межко^лнатные).
В зависимости от навески двери различают правые и левые (рис. 74). При установке дверного блока в проем щель, образующуюся между стеной и коробкой, конопатят и закрывают наличником»
В целях звуко и теплоизоляции в блоках входных дверей в квартиру ставят уплотняющие прокладки из пенополиуретана (рис. 75).
Рамочные двери (рис. 76) состоят из вертикальных горизонтальных и средних брусков (обвязки) толщиной 44, 52, шириной 122 мм. Просветы между обвязочными брусками и средниками заполняют щитами — филенками,-стеклами. Филенки могут быть дощатые (в основном в наружных дверях), фанерные^ из древесноволокнистой или древесностружечной плиты.
Дощатые филенки соединяют в паз и наплав; в последнем случае филенку с противоположной стороны от наплава обкладывают фигурной раскладкой, которую крепят к брускам шпильками, утопленными в древесину, или шурупами впотай. Крепить раскладки к дощатым филенкам не допускается. Рамочные двери делают в основном входными с улицы в помещения.
Рис. 75. Установка уплотняющих прокладок в дверных деревянных блоках:
а, б, г — на коробке, в — на нащельнике, д —- в прорези дверного полотна (вариант); 1 — брусок коробки, 2 — дверное полотно, 3— уплотняющая прокладка, 4 — нащельник
а, б, г — на коробке, в — на нащельнике, д —- в прорези дверного полотна (вариант); 1 — брусок коробки, 2 — дверное полотно, 3— уплотняющая прокладка, 4 — нащельник
Рис. 76. Двери деревянные наружные для жилых и общественных зданий рамочной конструкции:
а — общий вид двери, б—сечения Б-1, Б-2, Б-3, Б-4; 1 — нижняя планка, 2 — соединение на водостойких клеях, 3 — раскладка по стеклу, 4 — стекло, 5 — полотно двери,
6 — уплотняющая прокладка, 7 —- брусок коробки, 8 — петля
Щитовая дверь представляет собой деревянную рамку, собранную из деревянных брусков сечением 32..34X40X60 мм, которые соединены в углах металлическими скрепами либо на шипах (шкантах), заполненную серединкой различной конструкции и облицованную с обеих сторон твердой древесноволокнистой плитой или фанерой, строганым .шпоном, бумажно-слоистым декоративным пластиком, декоративной поли» винилхлоридной пленкой, декоративной бумагой.
Рис. 77. Сечения деталей деревянных дверных блоков щитовой конструкции а — по верхнему притвору глухих дверей типа Г без обкладки, б — по верхнему притвору глухих дверей типа Г конструкции: с обкладкой, в — по боковому притвору глухих дверей типа Г без обкладки, г — по боковому притвору глухих дверей типа Г с обкладкой, д — по боковому притвору остекленной двери типа О, е — по верхнему притвору остекленной двери типа О, ж — по среднему притвору глухих дверей типа Г, з — по среднему притвору остекленных дверей типа О
Щитовая дверь легка, обладает хорошими звукоизоляционными качествами, прочностью, формоустойчивостью, гигиеничностью, удобна в эксплуатации. На изготовление щитовой двери расходуется незначительное количество материалов, преимущественно низких сортов. Для жилых и общественных зданий щитовые двери изготовляют с обкладкой и без нее. Обкладку крепят по периметру к двери в паз и гребень с трех сторон. Сечения деталей дверных блоков щитовой конструкции приведены на рис. 77.
В соответствии с ГОСТ 6629—74. дверные блоки подразделяются на типы: Г — с глухими полотнами, с притвором в четверть; О — с остекленными полотками, с притвором в четверть; К—с остекленными качающимися полотнами.
Щитовая дверь легка, обладает хорошими звукоизоляционными качествами, прочностью, формоустойчивостью, гигиеничностью, удобна в эксплуатации. На изготовление щитовой двери расходуется незначительное количество материалов, преимущественно низких сортов. Для жилых и общественных зданий щитовые двери изготовляют с обкладкой и без нее. Обкладку крепят по периметру к двери в паз и гребень с трех сторон. Сечения деталей дверных блоков щитовой конструкции приведены на рис. 77.
В соответствии с ГОСТ 6629—74. дверные блоки подразделяются на типы: Г — с глухими полотнами, с притвором в четверть; О — с остекленными полотками, с притвором в четверть; К—с остекленными качающимися полотнами.

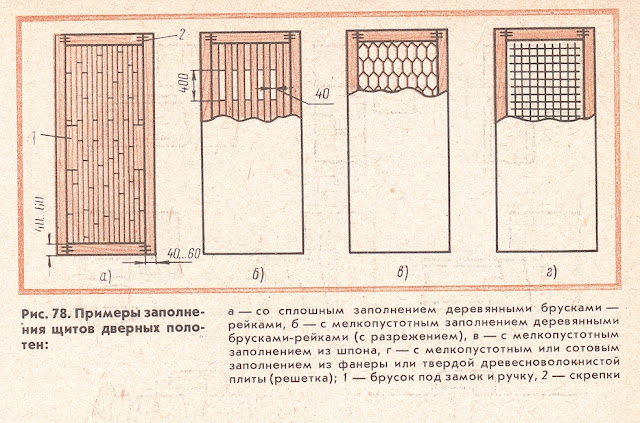

Рис. 78. Примеры заполнения щитов дверных полотен:
а — со сплошным заполнением деревянными брусками — рейками, б — с мелкопустотным заполнением деревянными брусками-рейками (с разрежением), в — с мелкопустотным заполнением из шпона, г — с мелкопустотным или сотовым заполнением из фанеры или твердой древесноволокнистой плиты (решетка); 1 -— брусок под замок и ручку, 2 — скрепки
а — со сплошным заполнением деревянными брусками — рейками, б — с мелкопустотным заполнением деревянными брусками-рейками (с разрежением), в — с мелкопустотным заполнением из шпона, г — с мелкопустотным или сотовым заполнением из фанеры или твердой древесноволокнистой плиты (решетка); 1 -— брусок под замок и ручку, 2 — скрепки
Дверные блоки типа Г имеют при высоте 2071 мм ширину 670... 1170 h\hA, а при высоте 2371 мм — 970...1872 мм,
Блоки типа О. при высоте 2071 мм имеют ширину 770 ..1272 мм, а при высоте 2371 мм — 970...1872 мм.
Дверные блоки типа К при высоте 2071 мм имеют ширину 1298 мм, а при высоте 2371 мм — 1498, 1898 мм. Толщина щитовых дверей 40 мм.
Двери, применяемые для комплектации санитарно-техничёских кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм с шириной бруска коробки 50 мм.
Для остекления дверей типа О применяют прозрачное узорчатое или армированное стекло толщиной -4...5 мм, дверей типа К1—только прозрачное стекло^ с тем чтобы при открывании двери было- видно, что по ту сторону нет людей или предметов,
В зависимости от конструкции щитовые двери бывают сплошные и пустотелые. Сплошные двери изготовляют из брусков (реек) (рис. 78, а). Серединки пустотелых дверей выполняют в виде разреженной решетки из брусков (рис.. 78, б), решетки из шпона (рис. 78, в), сот, образуемых из полосок фанеры, твердой древесноволокнистой плиты (рис» 76, г). Кроме того, серединку щитовой двери можно заполнять полосками мягкой древесноволокнистой плиты, бумажными сотами, витыми спиральными стружками, изготовленными из древесины лиственных пород.
Бумажный сотовый заполнитель (ГОСТ 23233—78) делают из бумаги для упаковки марки Б или шпульной бумаги марки Б, пропитанной мочевиноформальдегиднои или другими синтетическими смолами, придающими нужную прочность заполнителю (рис. 79).
Рис. 79. Сотовый бумажный заполнитель для щитовых внутренних и шкафных дверей в сжатом (а) и растянутом (б) состоянии:
1- клеевой шов, 2 - листы бумаги
Ширина клеевых полос L1 = 20 мм, .а расстояние между смежными полосами клея L2? наносимого на бумагу соседних листов, не должно быть более 30 мм. Размеры ячеек h в растянутом заполнителе не должны быть более 40 мм. На одной стороне заполнителя делают прорези шириной и глубиной 2 мм с расстоянием между ними L3 = 45 мм. В табл.12 приведены размеры заполнителя для дверных полотен.
В середине дверных полотен размещают бруски для установки замка и ручек, Длина брусков должна, быть 400 мм для полотен высотой 2000 и 700 мм — для полотен высотой 2300 мм.
Для строительства уникальных зданий (театров, музеев) изготовляют двери повышенного качества, облицованные древесиной ценных пород (дуба? ореха? красного дерева? палисандра) и отделанные для сохранения текстуры светлым лаком. Двери жилых и общественных зданий окрашивают масляными или синтетическими красками и эмалями, в том числе водоэмульсионными.
Таблица 12.
Размеры заполнителя
Размеры заполнителя
Рис. 80. Дверные коробки из дерева
a — для глухих и остекленных дверей с притвором в четверть и порогом, б — для глухих и остекленных дверей с притвором в четверть, в — сечение по нижнему притвору глухих и остекленных дверей с порогом, г т— сечение по нижнему притвору глухих и остекленных дверей без порога с монтажной доской
Дверная коробка (рис. 80) представляет собой рамку, предназначенную для крепления дверных полотен. Дверные коробки бывают с порогом и без него, Коробку с порогом собирают из двух вертикальных и двух горизонтальных брусков, связанных между, собой шиповым соединением на клею и-нагелями.
Коробка без порога состоит из двух вертикальных и верхнего горизонтального брусков, связанных шиповым соединением на клею и скрепленных в углах нагелями. Коробку без порога расшивают внизу монтажной доской, прикрепляя ее к торцам вертикальных брусков гвоздями или на шипах» Полотна дверей навешивают в коробки на две петли.
Двери деревянные наружные для- жилых и общественных зданий (ГОСТ 24698— 81) в зависимости от назначения подразделяются на входные и тамбурные типа Н, служебные-—С, люки и лазы—Л.
Двери типа Н делают щитовыми или рамочными (филенчатыми), причем щитовые двери могут изготовляться с реечной, обшивкой.- . ''
Двери типов Н и С могут быть одно» и двупольными, остекленными и с глухими полотнами, с порогом и без него» Щитовые двери (полотна) должны быть заполнены калиброванными по толщине рейками. При обшивке полотен дверей с наружной стороны профилированными рейками по слою пергамина или оцинкованной листовой сталью допускается применять для дверей твердые древесноволокнистые плиты марки Т-400 или фанеру марки ФК. Тамбурные двери могут изготовляться без обшивки деревянными рейками. Рейки крепят к полотну шурупами или гвоздями длиной 40 мм с антикоррозионным покрытием с шагом до 500 мм.
Рис. 81. Двери деревянные для жилых и общественных зданий а — общий вид щитовых дверей, б—сечения деталей без обшивки, в —сечения деталей дверей с обшивкой, венных зданий: г —варианты обшивки дверей; 1 — стекло, 2 — раскладка по стеклу, 3 — уплотняющая прокладка, 4 — брусок коробки, 5 — полотно двери, 6 — плинтус (планка), 7 — пергамин, 8 — облицовка из твердых древесноволокнистых плит толщиной 4 мм, 9 — облицовка из твердых древесноволокнистых плит толщиной 5 мм, 10 — раскладка
В нижней части полотна дверей типа Н защищают деревянными планками (рис. 81) толщиной 16...19 мм или полосами декоративного бумажно-слоистого пластика толщиной 1,2...2,5 мм.
Полотна и коробки трудносгораемых и утепленных дверей типа С обшивают тонколистовой оцинкованной сталью толщиной 0,35...0,8 мм. Полотна трудносгораемых дверей защищают с обеих сторон асбестовым картоном толщиной 5 мм.
Двери остекляют оконным стеклом толщиной 4..3 мм (ГОСТ 111—78). При установке стекла на расстоянии менее 800 мм от низа полотна устанавливают защитное ограждение типа решетки.
Изготовление' дверных блоков. Дверные полотна щитовой и рамочной конструкции изготовляют преимущественно на специализированных деревообрабатывающих предприятиях, но вместе с тем на некоторых строительствах в целях быстрейшего обеспечения их столярными изделиями дверные полотна изготовляют на месте, применяя нестандартное оборудование.
Примерной схемой технологического процесса изготовления дверных блоков с рамочными дверями (рис. 82) предусмотрено, что раскрой пиломатериалов на заготовки будет вестись на круглопильных станках, а фрезерование — на фуговальном и четырехстороннем продольно-фрезерном станках.
В нижней части полотна дверей типа Н защищают деревянными планками (рис. 81) толщиной 16...19 мм или полосами декоративного бумажно-слоистого пластика толщиной 1,2...2,5 мм.
Полотна и коробки трудносгораемых и утепленных дверей типа С обшивают тонколистовой оцинкованной сталью толщиной 0,35...0,8 мм. Полотна трудносгораемых дверей защищают с обеих сторон асбестовым картоном толщиной 5 мм.
Двери остекляют оконным стеклом толщиной 4..3 мм (ГОСТ 111—78). При установке стекла на расстоянии менее 800 мм от низа полотна устанавливают защитное ограждение типа решетки.
Изготовление' дверных блоков. Дверные полотна щитовой и рамочной конструкции изготовляют преимущественно на специализированных деревообрабатывающих предприятиях, но вместе с тем на некоторых строительствах в целях быстрейшего обеспечения их столярными изделиями дверные полотна изготовляют на месте, применяя нестандартное оборудование.
Примерной схемой технологического процесса изготовления дверных блоков с рамочными дверями (рис. 82) предусмотрено, что раскрой пиломатериалов на заготовки будет вестись на круглопильных станках, а фрезерование — на фуговальном и четырехстороннем продольно-фрезерном станках.
Рис 82. Примерная схема технологического процесса изготовления дверного блока с рамочными дверями.
Гнезда в вертикальных брусках выбирают на цепнодолбежном станке. Для зарезки шипов используют шипорезный станок. Отборку профилей, выборку потемков и другие аналогичные операции выполняют на фрезерном станке.
Предварительная сборка изделий с подгонкой деталей производится на рабочем месте, а окончательная—в сборочном станке. По периметру двери обрабатывают на форматном станке.
При отсутствии указанных выше станков детали дверей обрабатывают на комбинированных станках электрифицированными мтл ручными инструментами.
Разберем порядок обработки вертикального бруска рамочной (филенчатой) двери, имеющего в чистоте размер 44X44X2000 мм. Припуск на фрезерование и фугование с двух сторон для заготовок из древесины хвойных пород должен быть 5,5 мм, а на торцевание с двух сторон по длине деталей - 40 мм. Таким образом, размеры бруска в заготовке составляют 44+6X94+6X2000+40 или 50X100X2040 . Исходя из этих размеров, берут доску толщиной 50 мм и размечают длину и ширину бруска, после чего его выпиливают электропилой или лучковой пилой.
После выпиловки брусок обрабатывают с четырех сторон электрорубанком или рубанком и фуганком. При строгании необходимо следить за тем, чтобы брусок был прямоугольной формы и не имел кривизны и перекосов. На простроганном бруске угольником, рейсмусом размечают гнезда под шипы, для чего брусок кромкой кверху кладут на стол и с помощью угольника карандашом наносят на кромке линии.
Бруски размечают так (рис. 83). Отступив от торца бруска на 20 мм, карандашом наносят линию 1; отмерив 32 h\hA, наносят линию 2; на расстоянии 140 мм от второй линии — линию 3. После этого, отмерив необходимые расстояния, наносят линии 4, 5, 6, 7 и 8. Затем на торцах бруска на расстоянии 12 мм от каждого ребра наносят линии 12, 13.
Пересечения поперечных и продольных линий образуют гнезда 9 на кромке. Выбирают гнезда долотом, следя за тем, чтобы долото не выходило за пределы разметки. Эту операцию можно производить электро-долбежником, зачищая затем поверхности гнезд стамеской. Необходимо следить за точностью выборки гнезд. Если гнездо получится большего размера, шип будет сидеть неплотно, при меньшем размере гнезда шип не войдет в него.
Затем в бруске шпунтубелем выбирают паз, а рубанком (калевкой) -— профиль. После изготовления всех брусков и филенки дверь предварительно собирают.
После предварительной сборки и подгонки дверь разбирают, смазывают шипы и проушины клеем, а затем вновь собирают и обжимают в сборочном станке. Дополнительно в углах ставят нагели.
Бруски коробок также собирают на клею и крепят в углах нагелями. Правильность сборки коробок проверяют с угла на угол линейкой и угольником.
Предварительная сборка изделий с подгонкой деталей производится на рабочем месте, а окончательная—в сборочном станке. По периметру двери обрабатывают на форматном станке.
При отсутствии указанных выше станков детали дверей обрабатывают на комбинированных станках электрифицированными мтл ручными инструментами.
Разберем порядок обработки вертикального бруска рамочной (филенчатой) двери, имеющего в чистоте размер 44X44X2000 мм. Припуск на фрезерование и фугование с двух сторон для заготовок из древесины хвойных пород должен быть 5,5 мм, а на торцевание с двух сторон по длине деталей - 40 мм. Таким образом, размеры бруска в заготовке составляют 44+6X94+6X2000+40 или 50X100X2040 . Исходя из этих размеров, берут доску толщиной 50 мм и размечают длину и ширину бруска, после чего его выпиливают электропилой или лучковой пилой.
После выпиловки брусок обрабатывают с четырех сторон электрорубанком или рубанком и фуганком. При строгании необходимо следить за тем, чтобы брусок был прямоугольной формы и не имел кривизны и перекосов. На простроганном бруске угольником, рейсмусом размечают гнезда под шипы, для чего брусок кромкой кверху кладут на стол и с помощью угольника карандашом наносят на кромке линии.
Бруски размечают так (рис. 83). Отступив от торца бруска на 20 мм, карандашом наносят линию 1; отмерив 32 h\hA, наносят линию 2; на расстоянии 140 мм от второй линии — линию 3. После этого, отмерив необходимые расстояния, наносят линии 4, 5, 6, 7 и 8. Затем на торцах бруска на расстоянии 12 мм от каждого ребра наносят линии 12, 13.
Пересечения поперечных и продольных линий образуют гнезда 9 на кромке. Выбирают гнезда долотом, следя за тем, чтобы долото не выходило за пределы разметки. Эту операцию можно производить электро-долбежником, зачищая затем поверхности гнезд стамеской. Необходимо следить за точностью выборки гнезд. Если гнездо получится большего размера, шип будет сидеть неплотно, при меньшем размере гнезда шип не войдет в него.
Затем в бруске шпунтубелем выбирают паз, а рубанком (калевкой) -— профиль. После изготовления всех брусков и филенки дверь предварительно собирают.
После предварительной сборки и подгонки дверь разбирают, смазывают шипы и проушины клеем, а затем вновь собирают и обжимают в сборочном станке. Дополнительно в углах ставят нагели.
Бруски коробок также собирают на клею и крепят в углах нагелями. Правильность сборки коробок проверяют с угла на угол линейкой и угольником.
Рис. 83. Схема разметки вертикального бруса рамочной ( филенчатой ) двери
1...8 — поперечные линии, 9 — гнезда на кромке, 10 — кромка бруска, 11 —пласть бруска, 12, 13 — продольные линии
Рис. 84. Шаблон П. Е. Кускова для разметки гнезда под врезной замок двери:
1 — ось шаблона, 2 — шаблон, 3 — замочная, скважина, 4 — вертикальный брусок двери, 5 — верхний горизонтальный брусок, 6 —- филенки, 7 — средний горизонтальный брусок, 8 — нижний горизонтальный брусок
1 — ось шаблона, 2 — шаблон, 3 — замочная, скважина, 4 — вертикальный брусок двери, 5 — верхний горизонтальный брусок, 6 —- филенки, 7 — средний горизонтальный брусок, 8 — нижний горизонтальный брусок
Собранные дверные полотна должны иметь по периметру припуск на обработку фуганком, электрорубанком 2...3 мм на сторону.
Дверные замки рекомендуется врезать на высоте 1000 мм от низа полотна вручную или механизированным инструментом. Размечают гнезда с помощью угольника или шаблона П. Е. Кускова (рис. 84), изготовленного из древесины и фанеры. Верхнюю планку шаблона делают из фрезерованной доски толщиной 10... 12 мм, а боковые — из фанеры. Боковые планки прибивают к верхней гвоздями.
При разметке гнезда под замок шаблон 2 надевают на кромку двери, так чтобы горизонтальная ось. 1 его находилась на расстоянии 1000 мм от низа двери, после чего карандашом размечают гнездо и положение замочной скважины 3. Затем долотом выбирают гнездо и высверливают замочную скважину. Гнездо под замок можно выбирать на горизонтально-сверлильном станке или электросверлилкой и электродолбежником за несколько приемов.
Рис. 85. Схема установки приборов на дверных блоках
1 — замок с ручкой, 2 —- петли
В коробке необходимо выбрать стамеской место для запорной планки. Его намечают,, прикладывая планку к бруску коробки и обводя по контуру карандашом.
Замки врезают в вертикальные бруски рамочных дверей, но выше или ниже среднего горизонтального бруска. Врезать замки против средних брусков не допускается так как при этом нарушается прочность шипового соединения.
Затем приступают к подгонке дверного полотна к коробке, подчищая при необходимости отдельные места.
На специальный стол или верстак кладут собранную коробку и дверь тщательно подгоняют к четвертям коробки таким образом, чтобы она лежала заподлицо с кромкой коробки. После вгонки дверь должна иметь двухмиллиметровый зазор между обвязкой и четвертью коробки, необходимый для нормальной эксплуатации двери.
В двупольных дверях перед вгонкой в коробку предварительно отбирают фальць по створу дверей на фрезерном станке 14ли ручным инструментом, затем двери складывают в местах створа (фальцами) и вгоняют обычным способом. Зазор в местах створа должен составлять 2 tAhA. После подгонки ставят на клею, шурупах нащельники и навешивают двери на петли. Гнезда под петли выбирают на рабочем месте с помощью шаблона Павлихина.
Каждое полотно навешивают на две или три петли, причем бауты верх-ней и нижней петель должны быть на одной вертикальной оси. Петли располагают так, как показано на рис. 85.
Двери входные в здания навешивают на петли ПН1-150, ПН2-150, ПНЗ-130, ПНЗ-150 (ГОСТ 5088—78), внутренние двери — на петли ПН4, имеющие размер 98 мм
. Двери с принудительным закрыванием навешивают на петли накладные пружинные одностороннего действия ПН8-110, ПН8-130, а качающиеся — на пружинные петли двустороннего действия типов ПН9-110, ПН9-130.
После пригонки и навешивания двери весь блок проверяют, в необходимых местах зачищают провесы. Дверь не должна пружинить при открывании и закрывании; на петлях она должна вращаться свободно, В дверном блоке не допускаются покоробленность, перекосы более 2 мм
в-любом направлении, необработанные места и шероховатость. Готовый блок расшивают упаковочными планками и направляют для окраски и остекления.
. Двери с принудительным закрыванием навешивают на петли накладные пружинные одностороннего действия ПН8-110, ПН8-130, а качающиеся — на пружинные петли двустороннего действия типов ПН9-110, ПН9-130.
После пригонки и навешивания двери весь блок проверяют, в необходимых местах зачищают провесы. Дверь не должна пружинить при открывании и закрывании; на петлях она должна вращаться свободно, В дверном блоке не допускаются покоробленность, перекосы более 2 мм
в-любом направлении, необработанные места и шероховатость. Готовый блок расшивают упаковочными планками и направляют для окраски и остекления.
Рис. 86. Сочетание деревянной шкафной двери с антресольной:
1 -—антресольный одно-польный блок, 2 —- аитресольный двупольный блок, 3 — однопольный шкафной блок, 4 —- двупольный шкафной блок
1 -—антресольный одно-польный блок, 2 —- аитресольный двупольный блок, 3 — однопольный шкафной блок, 4 —- двупольный шкафной блок
