Столярные изделия имеют следующие основные конструктивные части и элементы.
Брусок — простейшая деталь, бывает разных размеров, сечений и формы (рис. 45, а). Узкая продольная сторона бруска называется кромкой 5, а продольная широкая — пластью 7, линия пересечения пласти с кромкой — ребром. Концевую поперечную сторону бруска, образованную при торцовке под прямым углом, называют торцом 6.
Рис. 45. Форма обработанных деревянных брусков
Рис 46. Виды деревянных щитов. а — со шпонками, б— с наконечником в паз (шпунт) и гребень, в — с вклеенной рейкой в торец, г —-с вклеенной треугольной рейкой, д — с наклеенной треугольной рейкой, е — многослойный

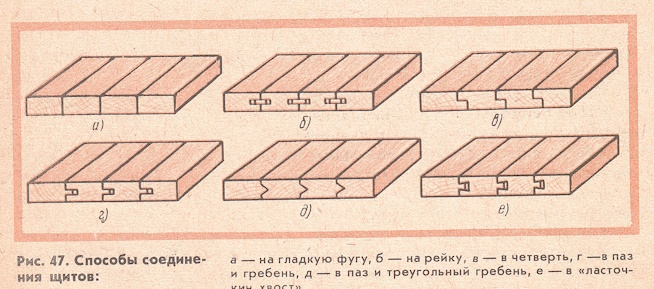

Рис. 47. Способы соединения деревянных щитов. а —- на гладкую фугу, б — на рейку, в — в четверть, г -—в паз НИЯ U4P^f©e: . и гребень, д — в паз и треугольный гребень, е — в «ласточкин хвост».
Массивные щиты склеивают на гладкую фугу (рис. 47, а), на рейку (рис. 47, б), в четверть (рис. 47, в), в паз и гребень (рис. 47S re ta) и в «ласточкин хвост» (рис. 47, е).
Столярная плита (ГОСТ 13715 — 78) представляет собой реечный щит, оклеенный с обеих сторон шпоном. Плиты выпускаются трех типов": HP — из не склеенных между собой реек древесины, СР — из склеенных между собой реек? БР -— из склеенных в блок досок. Плиты имеют длину 1525, 1830 и 2500, ширину 1220, 1525 и толщину 16, 19, 22, 25 и 30 мм. Щиты плит изготовляют из древесины хвойных, мягких лиственных пород и березы. Для изготовления плит применяют клеи на основе фенолофор-мальдегидных и мочевиноформальдегидных смол. Применяют плиты для изготовления панелей, тамбуров, мебели и д.
а —- фаска, б — штаб (штап), в —- закругление ребра, г— галтель, д — фалец-четверть, е — калевка, ж — шип, з — проушина, и — кромка с профильной обработкой, к — брусок, л — гнездо, м — раскладка, н — платик, о — свес; 1 __ заплечики, 2 — боковая грань шипа, 3 — торцовая грань шипа, 4 — филенка, 5 — кромка, 6 — торец, 7 — пласть; I — длина шипа, b — ширина шипа, S—толщина шипа
При изготовлении оконных и дверных блоков бруски малых сечений (вертикальные, горизонтальные горбыльки створен) выполняют из цельной древесины, а бруски больших сечений (коробки) делают клееные.
Раскладкой называют бруски, предназначенные для крепления стекол в створках, дверях или филенок в дверных полотнах рамочной конструкции.
Филенки представляют собой щит прямоугольной формы, изготовленный из столярной древесностружечной или древесноволокнистой плиты. По форме филенки бывают плоские, со скошенными кромками и с профильной обработкой кромок. Филенку в рамках дверей устанавливают в паз фальц и крепят раскладками или накладывают на бруски и крепят шурупами.
Фальцем называют прямоугольную, выемку в бруске» Если выемка имеет равные стороны угла, то она образует четверть.
Платик — уступ, образованный для скрытия зазора; применяется в тех случаях, когда пригонка детали заподлицо затруднена. Использование платика упрощает сборку изделий. Применяют его при изготовлении мебели.
Свес — выступ за пределы основания. Применяется при изготовлении мебели
Галтелью называют полукруглую выемку на кромке или пласти детали.
Рамка состоит из четырех брусков, образующих квадрат или прямоугольник. Отдельные рамки имеют, кроме того, внутренние бруски-средники (рамочные двери, оконные, створки с горбыльками).
Рамки собирают на шиповом соединении. Небольшого размера рамки собирают на одинарный открытый сквозной шип или шип с полупотемком или с гютемком. При. изготовлении столярных изделий применяют преимущественно рамки прямоугольной формы, очень редко (для уникальных зданий) — многоугольные или круглые. Оконная створка, фор» точка, фрамуга, коробка — все это рамки.
Щиты изготовляют массивными (дощатыми) или с пустотами. Массивные щиты во избежание коробления следует набирать из узких реек (деталей) шириной не более 1,5 толщины, с подбором волокон, влажностью до (10±2)%.
При склеивании деталей по ширине одноименные (заболонные) пласти соединяемых реек должны быть обращены в противоположные стороны, а одноименные кромки — друг к другу.
Стыковать рейки по длине допускается, если стыки расположены вразбежку и расстояние между ними в смежных рейках не менее 150 мм. В щитах, предназначенных для несущих конструкций, рейки по длине не стыкуют.
Во избежание коробления щиты делают со шпонками (рис» 46, а), с наконечниками (рис 46, б), с вклеенными и наклеенными рейками (рис. .46, в, г, д). Шпонки в щитах делают заподлицо с плоскостью или выступающими. На каждый щит ставят не менее двум шпонок; Щиты со шпонками предназначены для дверей временных зданий и др.
Кроме дощатых изготовляют щиты многослойные, склеенные из трех или пяти однослойных щитов со взаимно перпендикулярным направлением волокон (рис 46, е).
При изготовлении оконных и дверных блоков бруски малых сечений (вертикальные, горизонтальные горбыльки створен) выполняют из цельной древесины, а бруски больших сечений (коробки) делают клееные.
Раскладкой называют бруски, предназначенные для крепления стекол в створках, дверях или филенок в дверных полотнах рамочной конструкции.
Филенки представляют собой щит прямоугольной формы, изготовленный из столярной древесностружечной или древесноволокнистой плиты. По форме филенки бывают плоские, со скошенными кромками и с профильной обработкой кромок. Филенку в рамках дверей устанавливают в паз фальц и крепят раскладками или накладывают на бруски и крепят шурупами.
Фальцем называют прямоугольную, выемку в бруске» Если выемка имеет равные стороны угла, то она образует четверть.
Платик — уступ, образованный для скрытия зазора; применяется в тех случаях, когда пригонка детали заподлицо затруднена. Использование платика упрощает сборку изделий. Применяют его при изготовлении мебели.
Свес — выступ за пределы основания. Применяется при изготовлении мебели
Галтелью называют полукруглую выемку на кромке или пласти детали.
Рамка состоит из четырех брусков, образующих квадрат или прямоугольник. Отдельные рамки имеют, кроме того, внутренние бруски-средники (рамочные двери, оконные, створки с горбыльками).
Рамки собирают на шиповом соединении. Небольшого размера рамки собирают на одинарный открытый сквозной шип или шип с полупотемком или с гютемком. При. изготовлении столярных изделий применяют преимущественно рамки прямоугольной формы, очень редко (для уникальных зданий) — многоугольные или круглые. Оконная створка, фор» точка, фрамуга, коробка — все это рамки.
Щиты изготовляют массивными (дощатыми) или с пустотами. Массивные щиты во избежание коробления следует набирать из узких реек (деталей) шириной не более 1,5 толщины, с подбором волокон, влажностью до (10±2)%.
При склеивании деталей по ширине одноименные (заболонные) пласти соединяемых реек должны быть обращены в противоположные стороны, а одноименные кромки — друг к другу.
Стыковать рейки по длине допускается, если стыки расположены вразбежку и расстояние между ними в смежных рейках не менее 150 мм. В щитах, предназначенных для несущих конструкций, рейки по длине не стыкуют.
Во избежание коробления щиты делают со шпонками (рис» 46, а), с наконечниками (рис 46, б), с вклеенными и наклеенными рейками (рис. .46, в, г, д). Шпонки в щитах делают заподлицо с плоскостью или выступающими. На каждый щит ставят не менее двум шпонок; Щиты со шпонками предназначены для дверей временных зданий и др.
Кроме дощатых изготовляют щиты многослойные, склеенные из трех или пяти однослойных щитов со взаимно перпендикулярным направлением волокон (рис 46, е).
Рис 46. Виды деревянных щитов. а — со шпонками, б— с наконечником в паз (шпунт) и гребень, в — с вклеенной рейкой в торец, г —-с вклеенной треугольной рейкой, д — с наклеенной треугольной рейкой, е — многослойный
Рис. 47. Способы соединения деревянных щитов. а —- на гладкую фугу, б — на рейку, в — в четверть, г -—в паз НИЯ U4P^f©e: . и гребень, д — в паз и треугольный гребень, е — в «ласточкин хвост».
Массивные щиты склеивают на гладкую фугу (рис. 47, а), на рейку (рис. 47, б), в четверть (рис. 47, в), в паз и гребень (рис. 47S re ta) и в «ласточкин хвост» (рис. 47, е).
Столярная плита (ГОСТ 13715 — 78) представляет собой реечный щит, оклеенный с обеих сторон шпоном. Плиты выпускаются трех типов": HP — из не склеенных между собой реек древесины, СР — из склеенных между собой реек? БР -— из склеенных в блок досок. Плиты имеют длину 1525, 1830 и 2500, ширину 1220, 1525 и толщину 16, 19, 22, 25 и 30 мм. Щиты плит изготовляют из древесины хвойных, мягких лиственных пород и березы. Для изготовления плит применяют клеи на основе фенолофор-мальдегидных и мочевиноформальдегидных смол. Применяют плиты для изготовления панелей, тамбуров, мебели и д.
Рис. 48. Коробка сделанная из дерева:
1 — обвязка, 2 — средник
Пустотелые щиты представляют собой рамку, облицованную с обеих сторон фанерой или твердой древесноволокнистой плитой и заполненную внутри сотами, которые изготовлены из бумаги, отходов твердой древесноволокнистой плиты или фанеры/Заполнять щиты можно также рейками, уложенными с зазором не более 30...40 мм.
Коробка (рис. 48) состоит из четырех обвязок — стенок, соединенных на прямой открытый шип или в «ласточкин хвост» (для мебельных изделий). Наружные бруски в коробках называют обвязочными, а внутренние — средниками. Средники служат для увеличения прочности. В коробках делают крышку (заглушку) или дно (полик). Коробка, имеющая дно, называется ящиком, Коробки применяют в основном в производстве мебели»
1 — обвязка, 2 — средник
Пустотелые щиты представляют собой рамку, облицованную с обеих сторон фанерой или твердой древесноволокнистой плитой и заполненную внутри сотами, которые изготовлены из бумаги, отходов твердой древесноволокнистой плиты или фанеры/Заполнять щиты можно также рейками, уложенными с зазором не более 30...40 мм.
Коробка (рис. 48) состоит из четырех обвязок — стенок, соединенных на прямой открытый шип или в «ласточкин хвост» (для мебельных изделий). Наружные бруски в коробках называют обвязочными, а внутренние — средниками. Средники служат для увеличения прочности. В коробках делают крышку (заглушку) или дно (полик). Коробка, имеющая дно, называется ящиком, Коробки применяют в основном в производстве мебели»
